Teszteredmények

Alább a bemutatott trianguláris algoritmusaink által generált topológiai magok ill. középvonalak láthatóak néhány tesztképre. A képekre kattintva azok nagyítva is megtekinthetők.

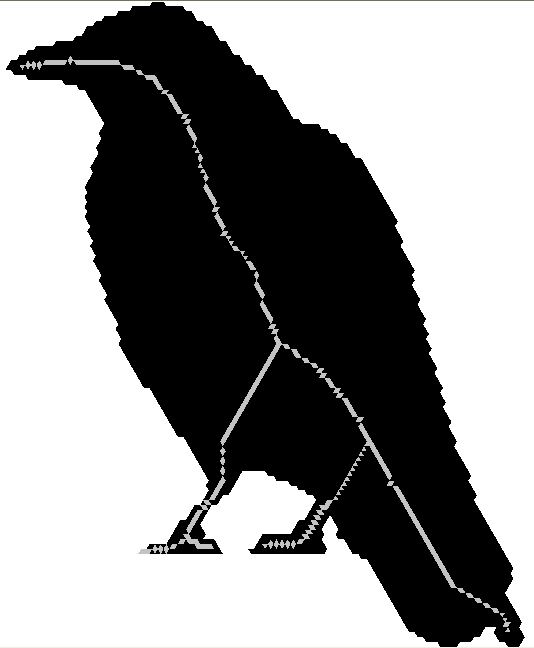

Az első sor az eredeti képeket tartalmazza, az alattuk feltüntetett számok a képeken levő objektum pixelek (fekete pixelek) számát jelzik. A további sorokban az eredeti képekre vetítve az egyes algoritmusok által kapott vázszerű alakjellemzők láthatók, melyek alatt levő értékek a kimeneti vázpixelek számát mutatják.

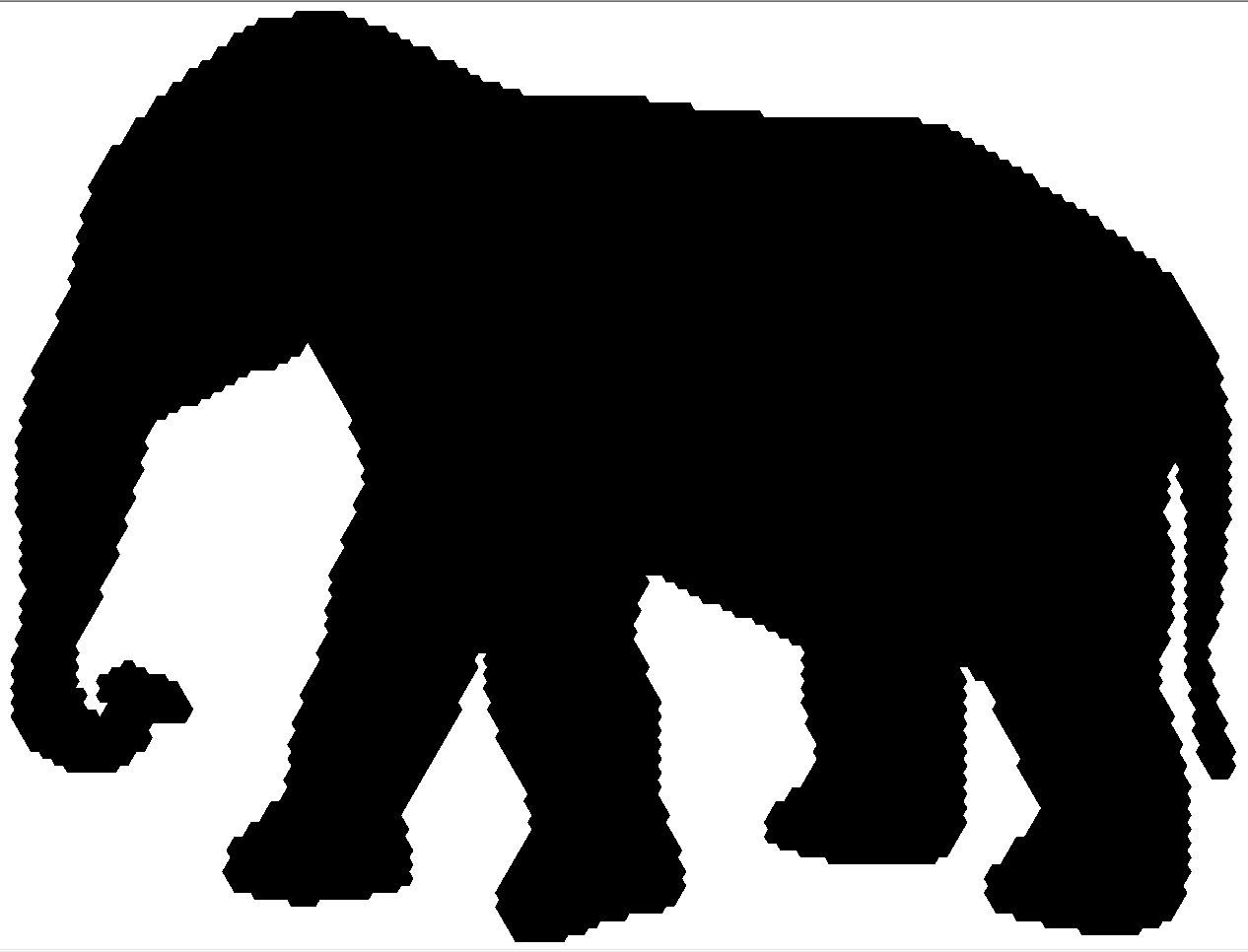

Eredeti:
	6019	26 045	10 939	6 306

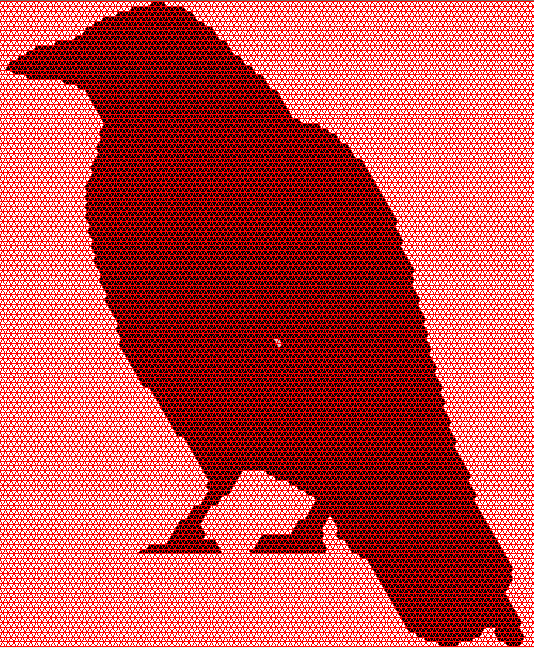

$\sc T$-$FP$-SYMM-$E_0$:
	90	2	3	1

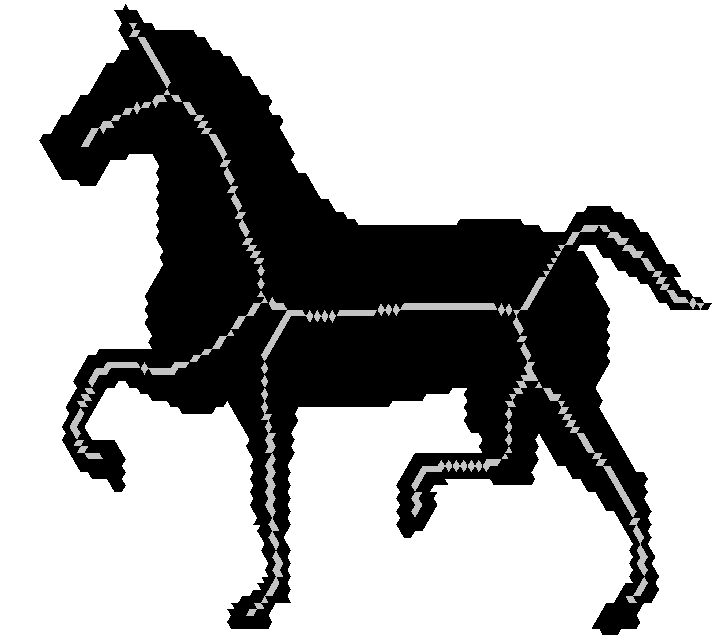

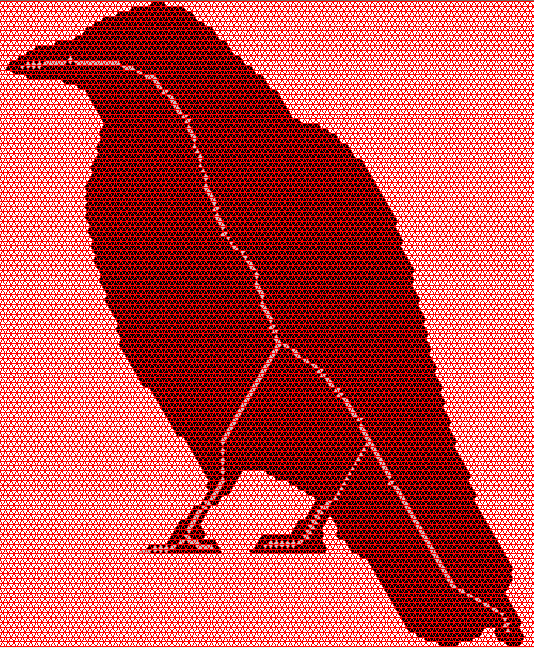

$\sc T$-$FP$-SYMM-$E_1$:
	487	825	375	480
$\sc T$-$FP$-ASYM-$E_0$:
	56	1	1	1

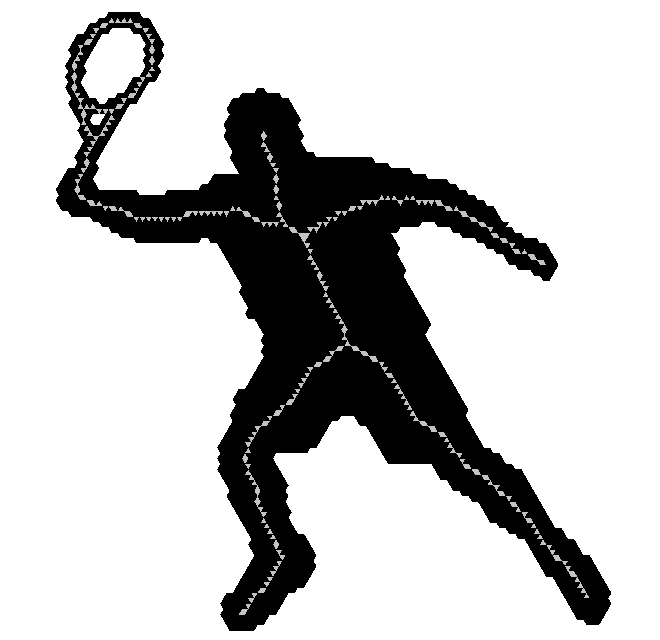

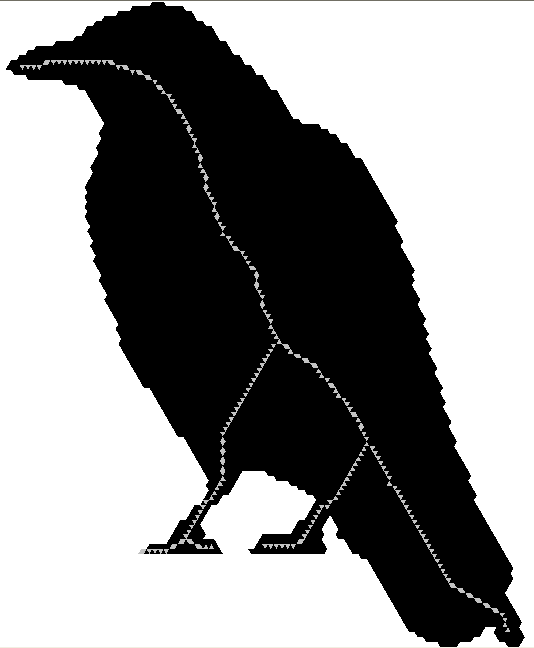

$\sc T$-$FP$-ASYM-$E_1$:
	311	535	239	305
$\sc T$-$SI$-6-$E_0$:
	59	1	1	1
$\sc T$-$SI$-6-$E_1$:
	317	567	248	317
$\sc T$-$SF_2$-$E_0$:
	58	1	1	1

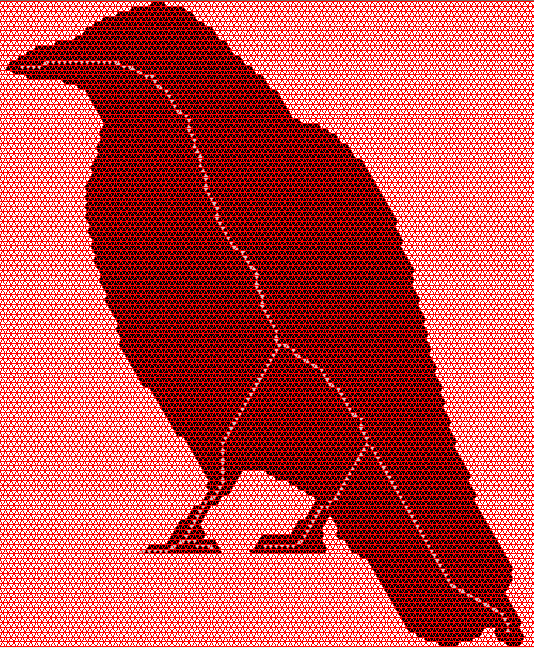

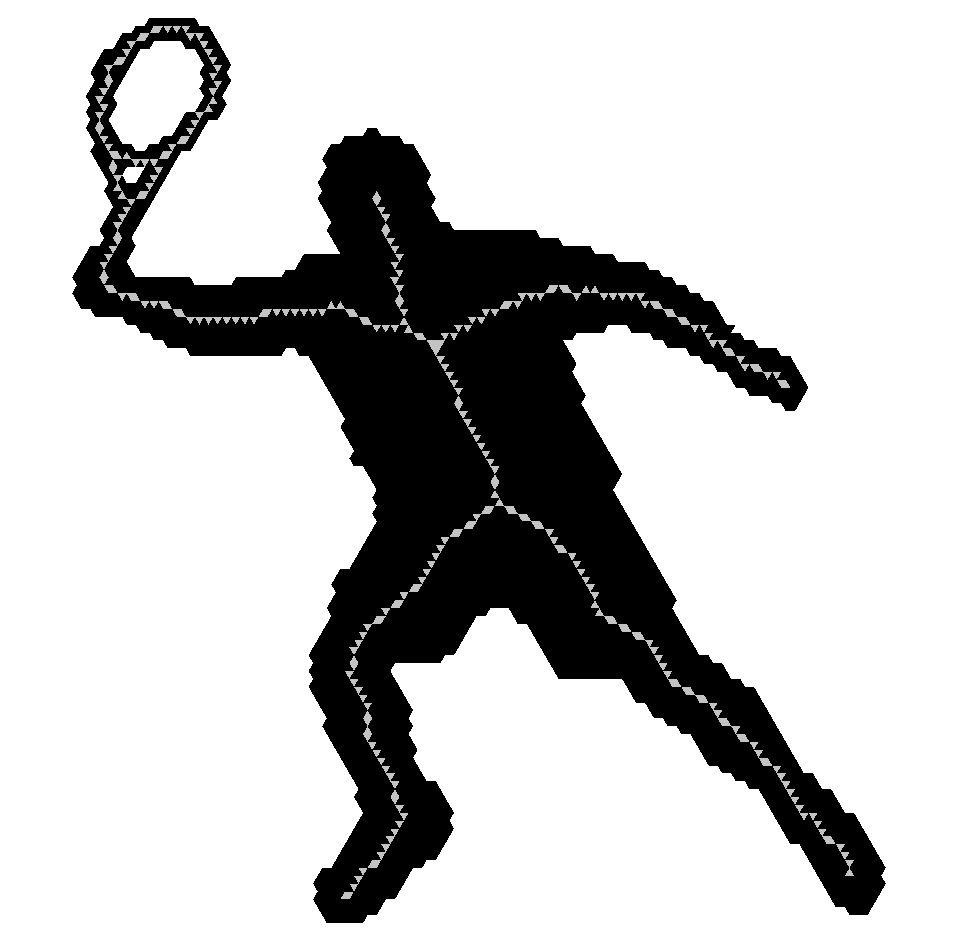

$\sc T$-$SF_2$-$E_1$:
	315	535	240	297
$\sc T$-$SF_4$-$E_0$:
	58	1	1	1
$\sc T$-$SF_4$-$E_1$:
	314	538	241	301
